6BH6

Merknaam	Brimar, GE, Philco, RCA, Sylvania, Tung-Sol, Zaerix
Equivalente types	6661, 7693, E90F
Zie ook
RMorg models	6BH6
Frank's datasheets	6BH6

Een zuinige miniatuur pentode uit 1947. Deze buis is ontworpen voor gebruik in h.f. versterker schakelingen.

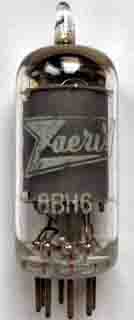

De dunne glazen buis heeft een diameter van 18 mm en is, zonder de pinnen van de B7G voet, 46 mm lang.

Aansluitingen

B7G	1	2	3	4	5	6	7
>	g1	k	h	h	a	g2	g3,s

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
>	6.3	0.15	250	150	-1	7.4	2.9	1,300,000	4.6	2.6
