6BY5

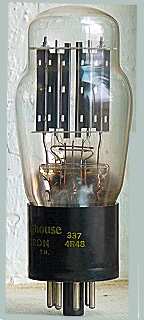

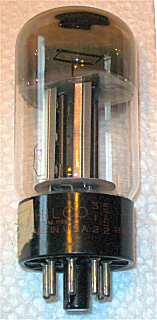

Westinghouse 6BY5G	Philco 6BY5GA

Merknaam	Acturus, CBS, GE, Philco, Raytheon, RCA, Sylvania, Tung-Sol, Westinghouse
Equivalente types
Zie ook
RMorg models	6BY5, 6BY5G, 6BY5GA
Frank's datasheets	6BY5G, 6BY5GA

Deze dubbele gelijkrichter wordt indirect verhit en heeft gescheiden kathodes.
De minimum serieweerstand is 100 ohm , de maximum capaciteit is 8 uF.

De maximale piekspanning is 1400 volt, de piekstroom per plaat is 525 mA. Toepassingsgebied is voornamelijk afbuigsystemen van TV-ontvangers (damper diode).

Een metalen 6BY5 bestaat niet, de glazen varianten zijn de 6BA5G en 6BY5GA.

De glazen ballon heeft een diameter van mm en is, exclusief de pennen van de octal voet, mm lang.

Aansluitingen

IO	1	2	3	4	5	6	7	8
>	k(1)	h	ic	a(1)	a(2)	-	h	k(2)

Specificaties

Rectifier	Vh	Ah	Va	mAa
>	6.3	1.6	375	175
