6EA7
 RCA 6EA7 / 6EM7 |
| Merknaam | Amperex, GE, Mullard, Philips, RCA, Sylvania, Zenith |
| Equivalente types | 6EM7 |
| Zie ook | |
| RMorg models | 6EA7, 6EA7G, 6EA7GT |
| Frank's datasheets | 6EA7, 6EA7G |
|
|
|
||
Deze dubbeltriode is ontworpen voor de vertikale afbuiging van televisie toestellen. Triode 1 is bedoeld voor de oscillator, terwijl triode 2 de eindbuis is.

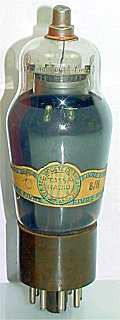

De Fivre 6EA7G/6EA7GT is een geheel andere buis. Het gaat om een pentagrid mengbuis zoals de Amerikaanse 6L7. Bij de Fivre 6EA7 zijn de aansluitingen echter anders, g1 en g3 zijn verwisseld t.o.v. de 6L7, terwijl g5 apart is uitgevoerd via pen 6.
De glazen buis heeft een diameter van mm en is, exclusief de pinnen van de octal voet, mm lang.
Aansluitingen
 |
|
Specificaties
| Triode 1 | Vh | Ah | Va | Vg | mAa | ra | gm | Pdiss |
| > | 6.3 | 1.05 | 250 | -3 | 2 | 30,000 | 2.2 | 1 |
| Triode 2 | Va | Vg | mAa | ra | gm | Pdiss |
| > | 175 | -25 | 40 | 920 | 6 | 10 |
