9RAL1

Deze combinatie triode-triode is gebruikt in televisie toestellen als vertikale versterker/oscillator. Met deze dubbele buis is het mogelijk om, gebruikmakend van een minimaal aantal externe componenten en minimale ruimte op de printplaat, een prima vertikale afbuiging te realiseren.

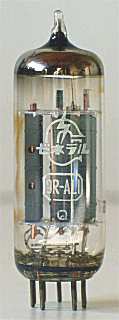

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pennen, 58 mm lang.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9 > a(1) g(1) g(1) h h a(2) g(2) k(2) k(1)
