R36

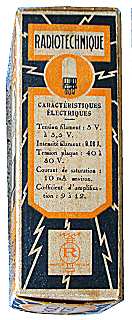

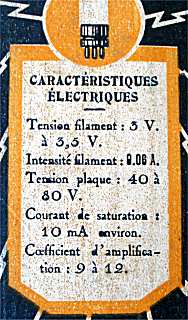

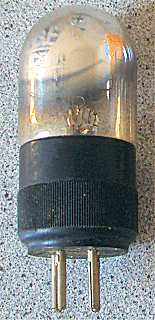

Radio Micro R36	Doosje Radio Technique R36	Radio Technique R36, foto Henk Oudenampsen

Merknaam	Radio Micro, Radio Technique
Equivalente types	A410, DZ813
Zie ook	R5
RMorg models	R36, R36B, R36D
Frank's datasheets	R36, R36D

Deze triode van Radio Technique uit 1924 heeft inwendig nog de ouderwetse structuur, maar is al uitgerust met een zuinige gloeidraad. Het toepassingsgebied is detectortrappen en 1e l.f. versterkers.
De verzadigingsstroom is ongeveer 10 mA, de versterking is 9 tot 12 maal.

Variant is de R36D, deze is geselecteerd op de werking als detector.

De glazen buis heeft een diameter van mm en is, exclusief de pennen van de B4 voet, 87 mm lang. De buis was ook verkrijgbaar met een Franse E34 voet.

Aansluitingen

B4	1	2	3	4
>	a	f	f	g

E34	1	2	3	4
>	a	f	f	g

Specificaties

Triode	Vh	Ah	Va	Vg	mAa	ra	gm	Pdiss
>	3-3.5	0.06	40-80			30,000	0.3
