E444

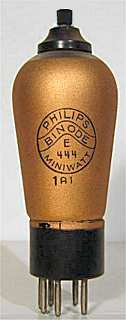

Philips E444, B-huls, 1934

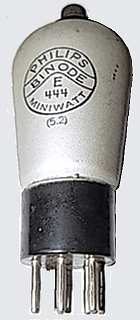

Philips E444, UX6, 1933, Australië


Doosje Philips E444S

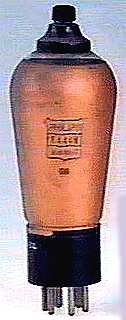

Philips E444N met B-huls

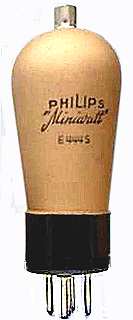

Philips E444S
5-pens, Miniwatt

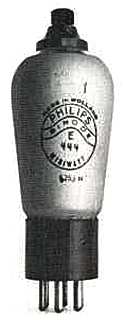

Philips E444 met B7 huls, Pieter de Kock

Merknaam Mullard, Philips
Equivalente types 5-444, AN4126, DS4100, DS4101, RENS1254, RS4144, SB4110, T4400, TE44, W444
Zie ook 2B7, 6B7, ABC1, MHSD4, SD4
RMorg models E444, E444, E444N, E444S
Frank's datasheets E444, E444N, E444S

Deze "Binode" (tetrode-diode combinatielamp) van Philips is uit 1933. Deze lamp is geleverd met een B, een UX6, een B7 en een B5-huls met zowel een zij- als een topaansluiting.

Een variant is de E444S (=5-444S, A4110/AB1, AN4092, RB4110, REN924, TD4, TE44S), eveneens uit 1933, dit is een triode-diode met een B5 huls en andere specs: Ah=1A, mAa=6 en ra=15k. De omhulling heeft een diameter van 46 mm en een lengte, exclusief de pennen van de B5 huls, van 115 mm.

Een latere verbeterde variant is de E444N.
De goudkleurige omhulling heeft een diameter van 51 mm en een lengte, exclusief de pennen van de B huls, van  130 mm.

(Het verkrijgen van de E444 is heden moeilijk, hiervoor is Alternatief 9 bedacht)
(Voor de E444S is Alternatief 10 aangegeven)

Aansluitingen

B 1 2 3 4 5 6 tc
> k,m h h g2 g1 d a
UX6 1 2 3 4 5 6 tc
> h  g2 d g1 k,m h  a
B5 1 2 3 4 5 sc tc
> g2 h  h g1 k,s d  a

B7 1 2 3 4 5 6 7 tc
> g2 h  h g1 k,s d    a
  E444S: triode-diode

B5 1 2 3 4 5 tc
> a  h h g k,s  d

Specificaties E444

Tetrode Vh Ah Va Vs Vg mAa mAs ra gm
> 4 1,1 200 45 -2,3 0,9 0,6 100,000 2

Specificaties E444S

Triode Vh Ah Va Vs Vg mAa mAs ra gm
> 4 1 200 - -3,5 6 - 15,000 2
